Амортизатор и пружина задней подвески — снятие и установка

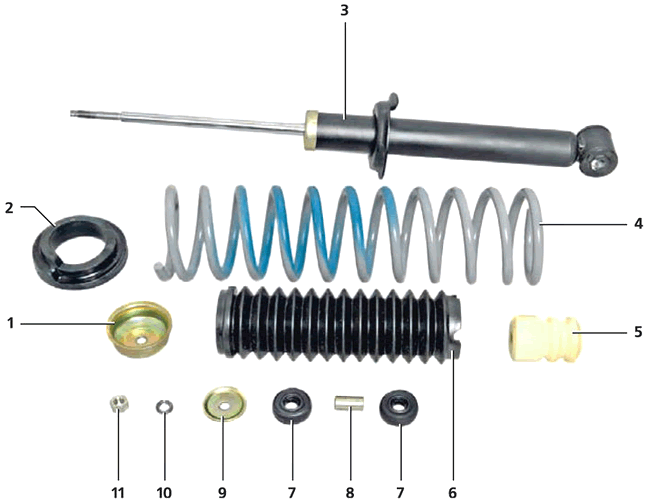

Детали заднего амортизатора: 1 — чашка чехла; 2 — прокладка пружины; 3 — амортизатор; 4 — пружина; 5 — буфер хода сжатия; 6 — чехол; 7 — подушки штока; 8 — распорная втулка; 9 — опорная шайба; 10 — пружинная шайба; 11 — гайка.

Для выполнения работы потребуются помощник, а также:

— смотровая канава или эстакада;

— подставка; приспособление для разборки стоек подвески.

Снятие

1. Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.

При отсутствии ямы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора .

2. Снимаем полку багажного отделения.

3. Складываем заднее сиденье.

4. Поддев шлицевой отверткой, снимаем заглушку.

5. Устанавливаем приспособление для разборки стоек на гайку и шток амортизатора. Удерживая с помощью двух ключей шток амортизатора от проворачивания, отворачиваем его гайку.

6. Магнитом снимаем со штока амортизатора пружинную шайбу.

. и верхнюю опорную шайбу.

7. Снимаем со штока амортизатора верхнюю подушку крепления штока

8. Двумя ключами на 19 мм отворачиваем гайку болта крепления нижнего конца амортизатора к балке заднего моста и вынимаем болт.

9. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор.

10. Снимаем с амортизатора пружину и ее прокладку, а также, если необходимо, снимаем со штока амортизатора нижнюю подушку и распорную втулку.

В задней подвеске автомобиля следует устанавливать пружины одного класса (с одинаковым цветом меток).

1. Перед установкой амортизатора закрепляем резиновую прокладку 4 на пружине 2 изоляционной лентой или скотчем.

2. Устанавливаем пружину на амортизатор и полностью вытягиваем шток. Надеваем на шток амортизатора буфер 1, защитный кожух 3 с крышкой, распорную втулку 5 и нижнюю подушку 6 (если их нет на штоке).

При установке амортизатор необходимо сориентировать таким образом, чтобы торец нижнего витка пружины был обращен в сторону колеса.

3. Вводим шток амортизатора в отверстие чашки кузова, одновременно помощник надевает на шток верхнюю подушку, опорную шайбу и наживляет на несколько оборотов гайку штока.

4. Приподнимаем рычаг до совмещения отверстий в амортизаторе и кронштейне балки. Устанавливаем болт нижнего крепления амортизатора и заворачиваем его гайку (не затягивая).-

При отсутствии помощника можно сначала закрепить амортизатор на балке задней подвески. Затем, подставив под задний рычаг упор, плавно на домкрате опустить автомобиль, контролируя при этом, чтобы шток амортизатора вошел в отверстие кузова, и уже после этого надеть верхнюю подушку с опорной шайбой и наживить гайку.

5. Устанавливаем снятое колесо (если работа выполнялась без смотровой ямы) и опускаем автомобиль на колеса. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески.

6. Затягиваем гайку крепления штока амортизатора моментом 50-61,7 Н-м (5,1-6,3 кгс-м).

7. Затягиваем гайку болта нижнего крепления амортизатора моментом 66,6-82,3 Н-м (6,8-8,4 кгс-м).
